電與電路

電源供應相同顆數的電池電壓時，甲電阻線比乙電阻線有著較低的電流，因此關係線圖以(A)較為正確。

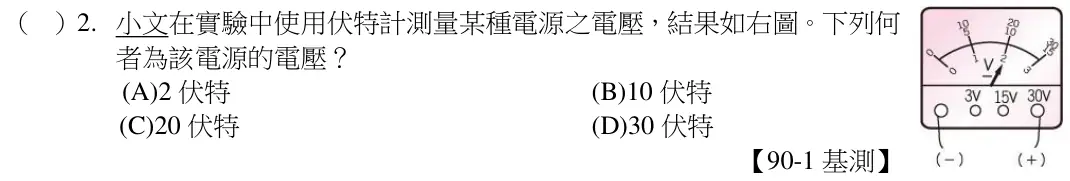

因為電線接在伏特計的正極端子最大測量範圍30V 處，所以刻度標示應以最上層數字為正確的指針讀數，圖中指針指在第二格，所以量測到的電源電壓為20V。

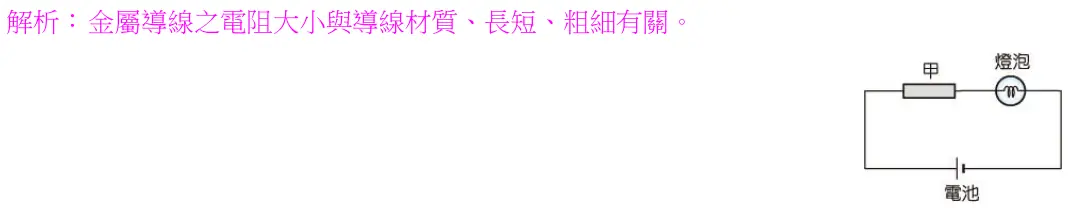

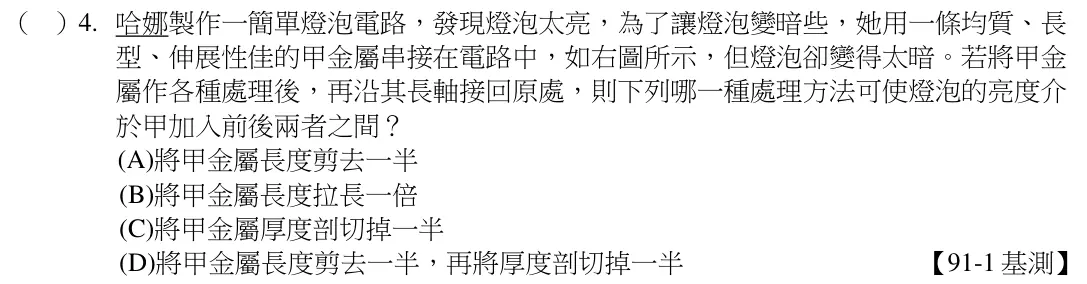

燈泡的亮暗與甲金屬的電阻大小有關，由於甲金屬與燈泡串聯，若要使燈泡的亮度介於甲加入前後兩者之間，須使甲金屬的電阻變得較小，可將甲金屬長度減半，或截面積加倍。

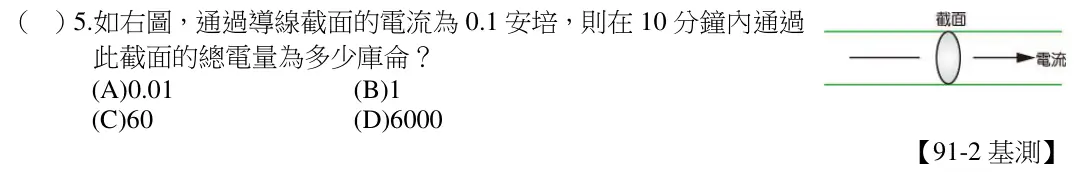

電量＝電流×時間＝0.1×10×60＝60（庫侖）。

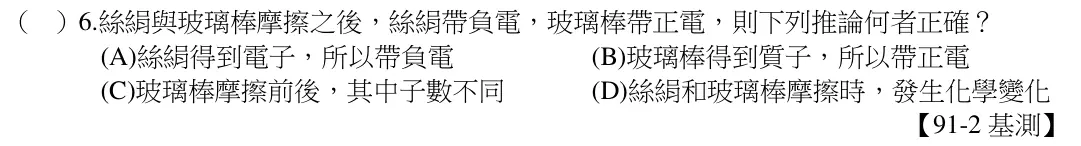

摩擦物體時，電子會在其間發生轉移，失去電子者帶正電，獲得電子者帶負電。

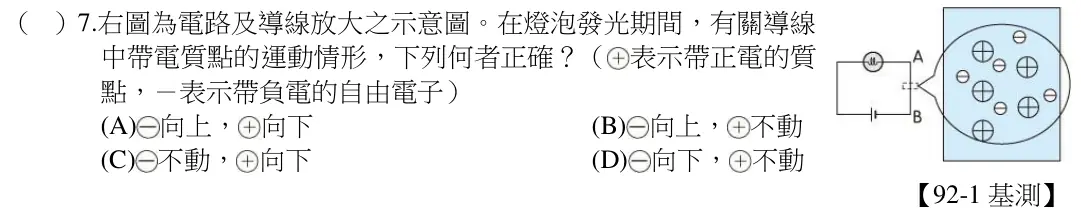

帶正電的原子核不動，而電子由負極出發，經由導線流至正極，形成電子流。

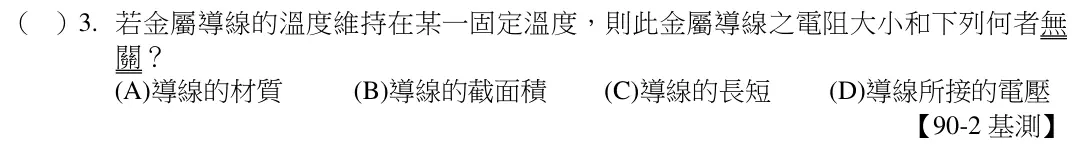

金屬導線之電阻大小只與導線的材質、截面積及長短有關，而且導線的截面積愈小或長度愈長，導線的電阻愈大。

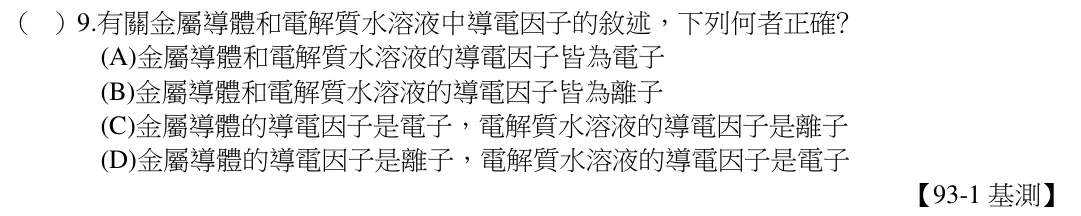

金屬導體中含有大量的自由電子，藉之導電﹔電解質水溶液則利用正、負離子來導電。

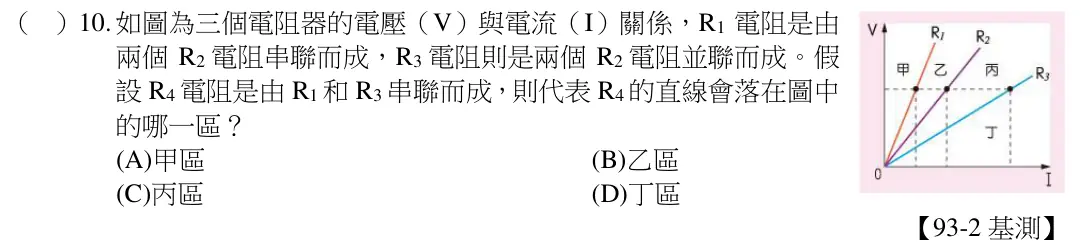

電阻串聯，如同導線長度變長，電阻變大，所以R₁＞R₂；電阻並聯，如同導線截面積變大，電阻變小，所以R₂＞R₃，可得R₁＞R₂＞R₃。由於題目中R₄ 是由R₁ 和R₃ 串聯而成，電阻變大，所以R₄＞R₁＞R₃。由此得知R₄ 將落在甲區。

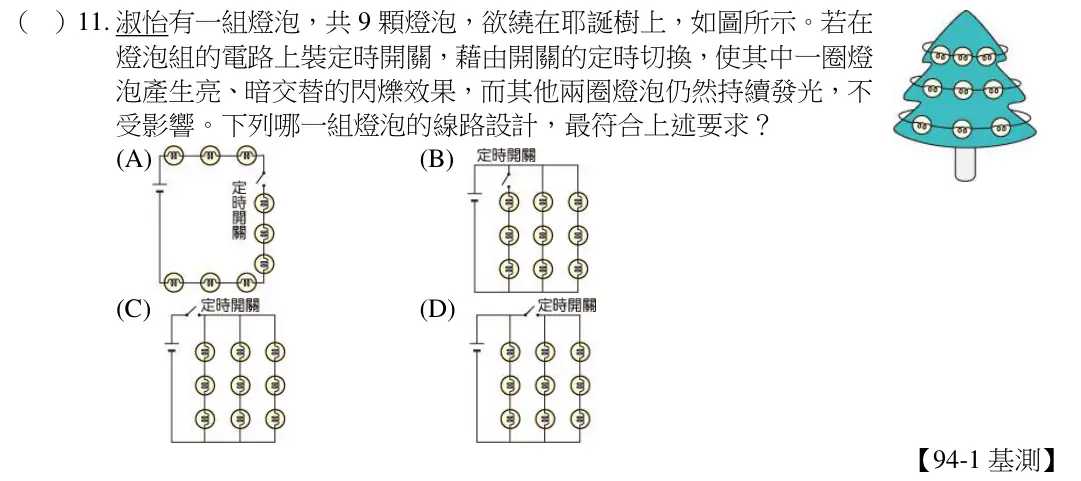

以並聯方式連接最為恰當，且定時切換開關要與欲閃爍的燈泡組串聯，故答案為(B)。

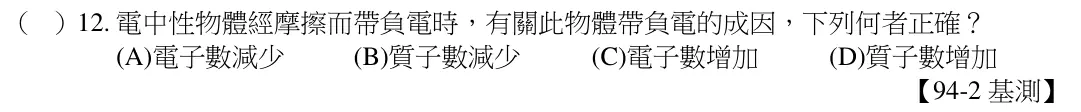

摩擦物體時，藉由電子在其間發生轉移而使物體帶電，失去電子者帶正電，獲得電子者帶負電。

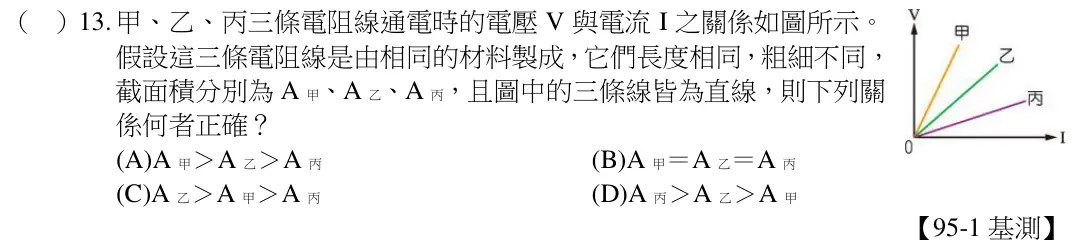

由V＝IR 可知，I 固定，V 和R 成正比，由座標圖可得R _甲＞R _乙＞R _丙。又截面積愈大，電阻愈小，兩者為反比關係，所以截面積大小為A _丙＞A _乙＞A _甲。

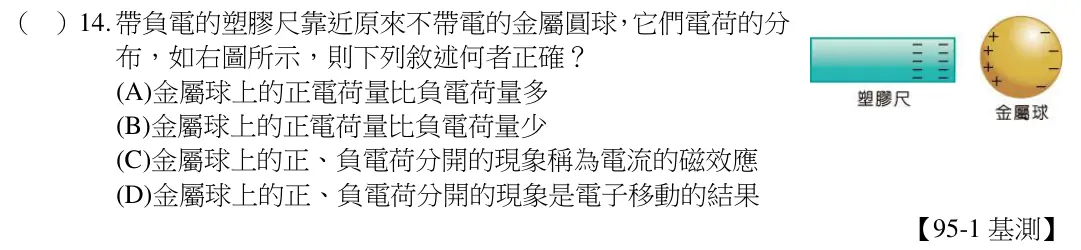

帶負電的塑膠尺靠近金屬球，因靜電感應而使金屬球左端帶正電、右端帶負電，且正電荷量等於負電荷量。故答案為(D)。

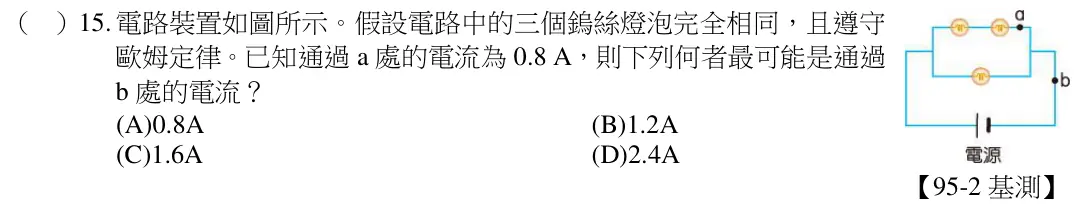

連接燈泡的兩條子導線，兩端電壓相同；串聯兩個燈泡的子導線電阻為單一燈泡子導線的兩倍。由歐姆定律的公式V＝I×R 可知，電壓相同時，電阻和電流成反比，故流過b 點的電流應為0.8＋（0.8×2）＝2.4 A。

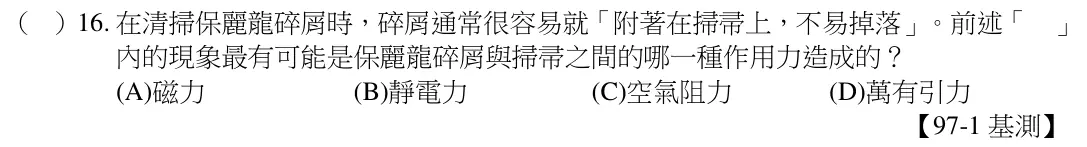

摩擦起電適用於絕緣體，掃帚刷毛與保麗龍均屬於絕緣體，表面電子得失後分別帶負、正電，因此產生靜電力互相吸引。故答案為(B)。

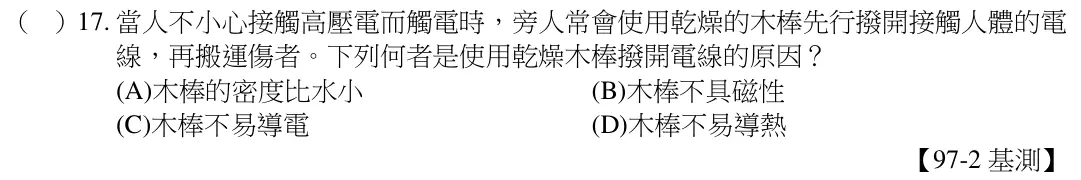

乾燥木棒為絕緣體，內部無自由電子，故不導電。

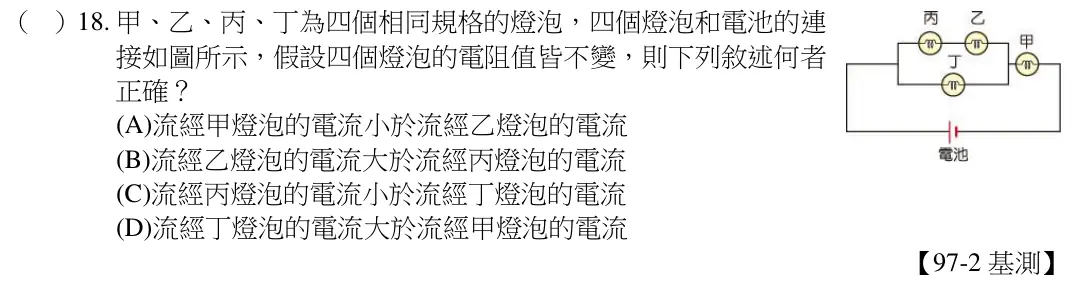

並聯電路中→電流與電阻成反比，故I _乙＝I _丙，I _丁＝2 I _乙，I _甲＝I _乙＋I _丁→I _甲>I _丁>I _丙＝I _乙。

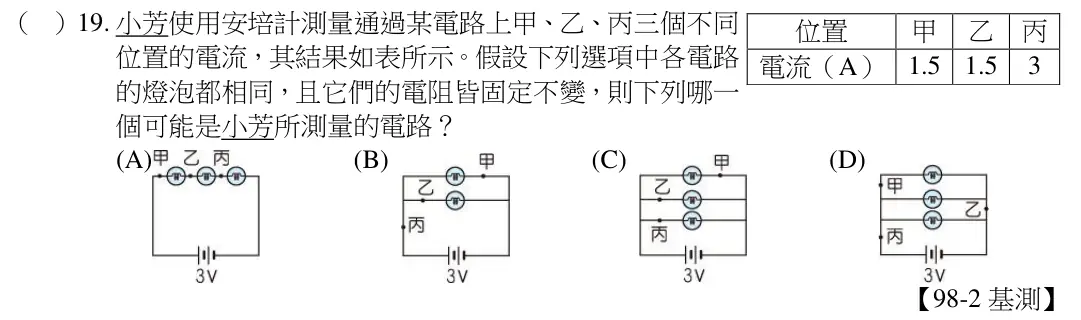

(A)I _甲＝I _乙＝I _丙；(B)I _甲＋I _乙＝I _丙（1.5＋1.5＝3）；(C)I _甲＝I _乙＝I _丙；(D)I _甲＜I _乙＜I _丙。

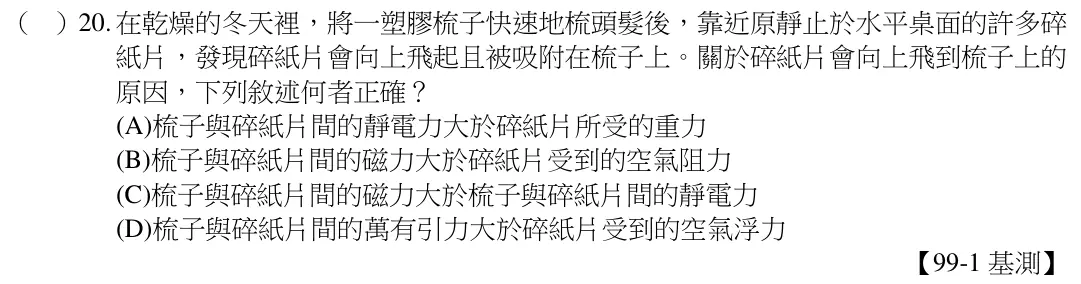

塑膠梳子與頭髮摩擦而產生靜電，會將碎紙片靜電感應而相吸，當靜電力大於向下之重力時，碎紙片就會向上飛起而吸附在梳子上。故選(A)。

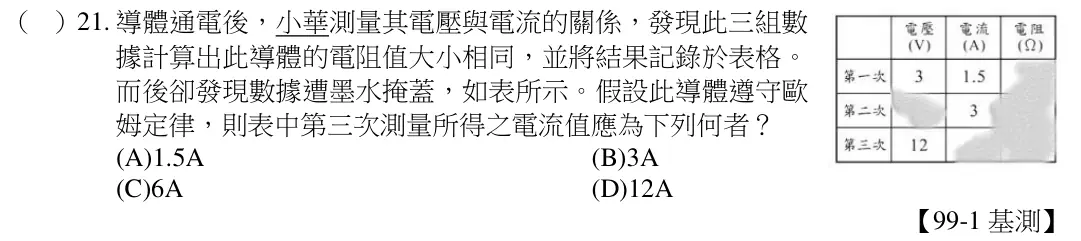

此導體遵守歐姆定律，在溫度一定時，電阻為定值，所以電流與電壓成正比。3：1.5＝12：I，所以I＝6（A）。故選(C)。

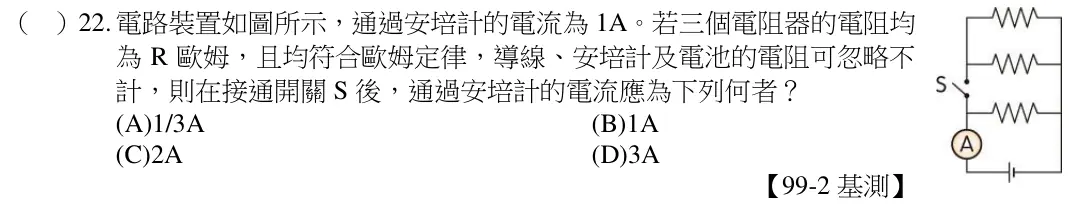

並聯電路之電壓相等。故S 未接通時，總電流為1A；S 接通後，總電流變成3 倍，為3A。故選(D)。

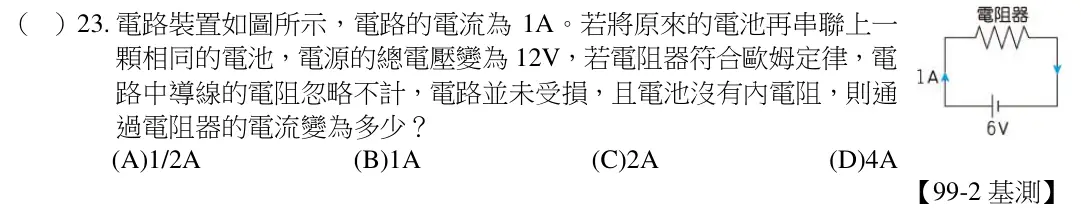

根據歐姆定律，在溫度一定時，金屬導體的電阻為定值，故電流與電壓成正比。因電流與電壓成正比，故當電池串聯時，電壓將變成2 倍而成為12V，電流也變成2 倍而為2A。故選(C)。

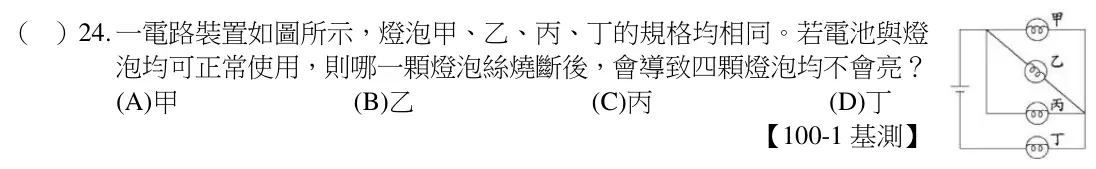

甲、乙、丙三燈泡並聯後，與燈泡丁串聯。當燈泡丁燒斷就形成斷路，導致其他燈泡均不會亮。故選(D)。

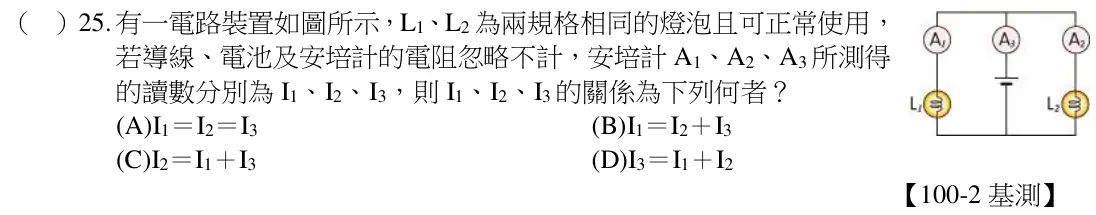

L₁ 與L₂ 兩燈泡為並聯，故I₁＝I₂，又I₃ 為總電流，所以I₃＝I₁＋I₂。故選(D)。

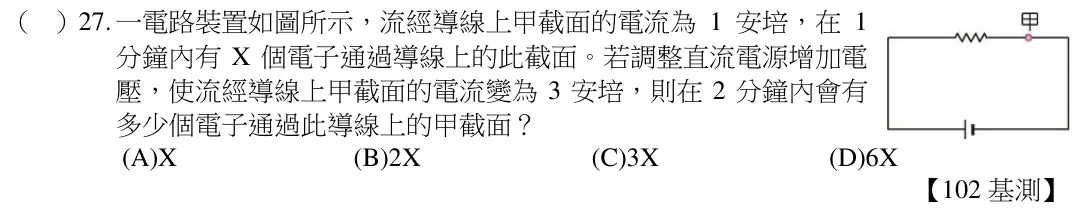

甲截面的電流由1 安培增加至3 安培，代表1 分鐘內流經甲的電子增加3 倍，故為3X個電子，則2 分鐘內有6X 個電子流經甲截面。故答案為(D)。

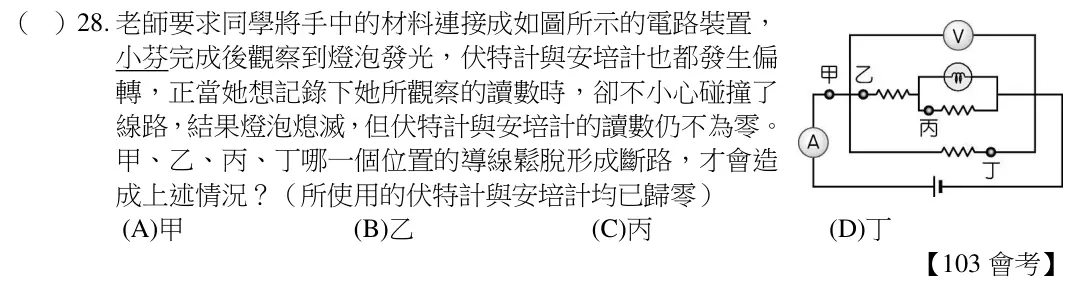

若甲斷路，則安培計與伏特計讀數均為零；丙、丁斷路，則燈泡不會熄滅，仍可發光；只有乙斷路時，才符合題意，故選(B)。

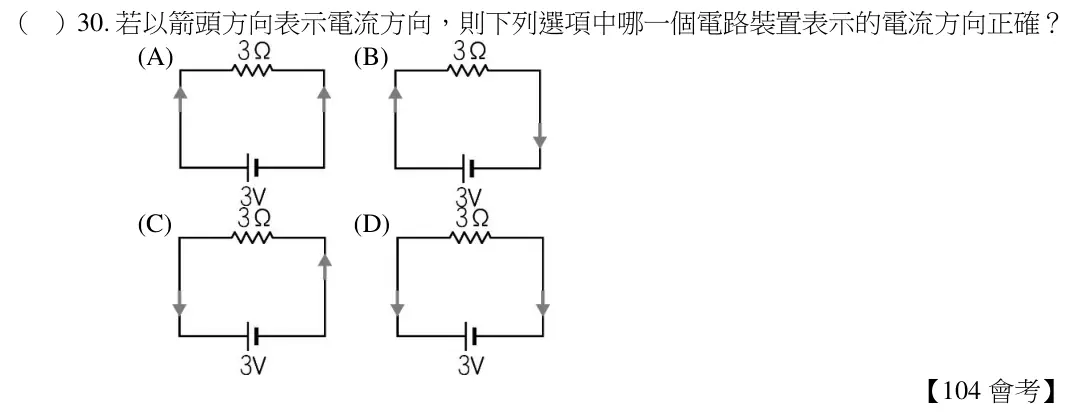

電流由電池正極經外電路到電池負極。故選(B)。

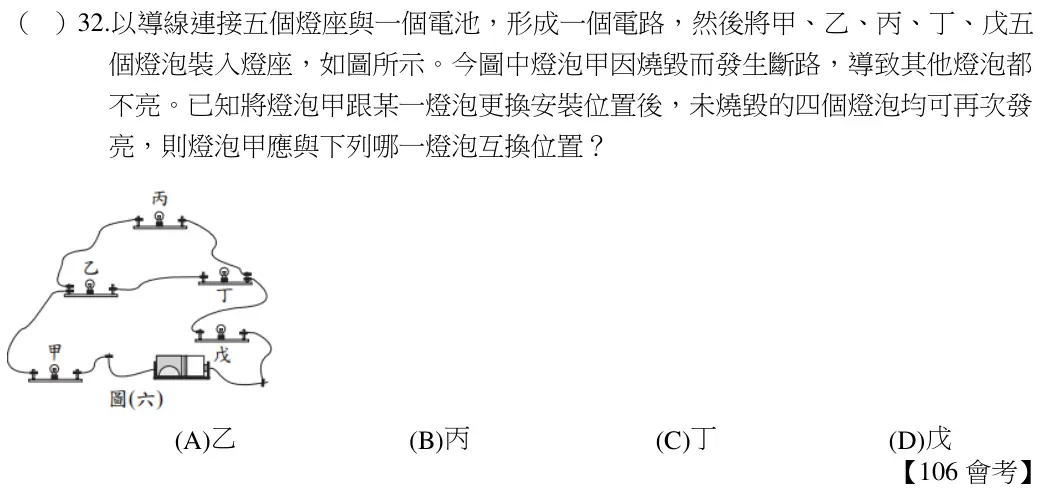

甲燈泡跟丙燈泡互換位置後，燒毀的甲燈泡與其他燈泡並聯，而其他四個燈泡串聯，均會發亮。故選(B)。

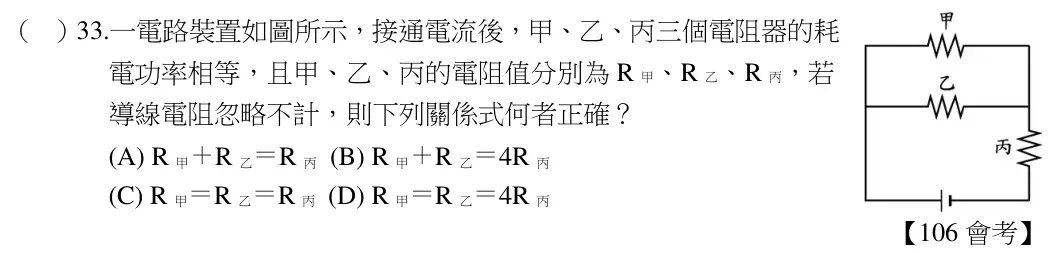

因為甲、乙兩端電壓相同，電功率相同，根據P = IV 表示經過甲、乙的電流也相同。設R ^甲 = R ^乙 = 1，I ^甲 = I ^乙 = 1， P ^甲 = P ^乙 = 1² × 1 = 1， I ^丙 = 1 + 1 = 2， 2²× R ^丙 =1 →R ^丙 = 0.25，所以R ^甲 = R ^乙 = 4R ^丙。故選(D)。

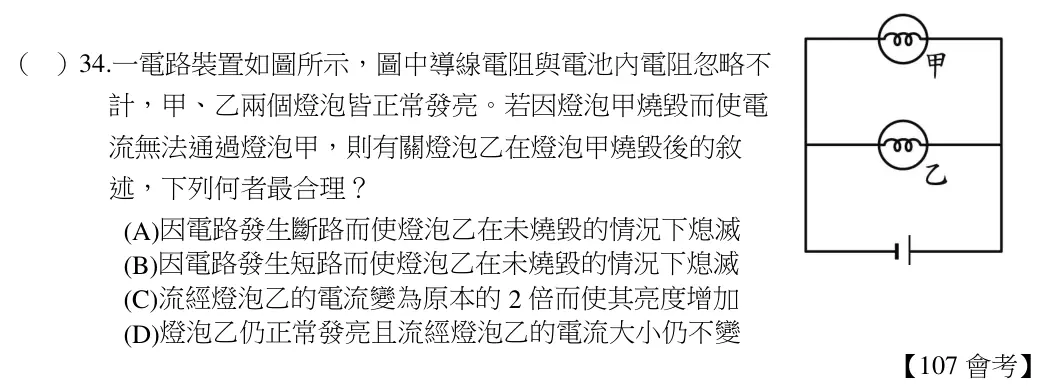

甲、乙兩燈泡為並聯，所以當燈泡甲燒毀時，乙燈泡不受任何影響。故選(D)。

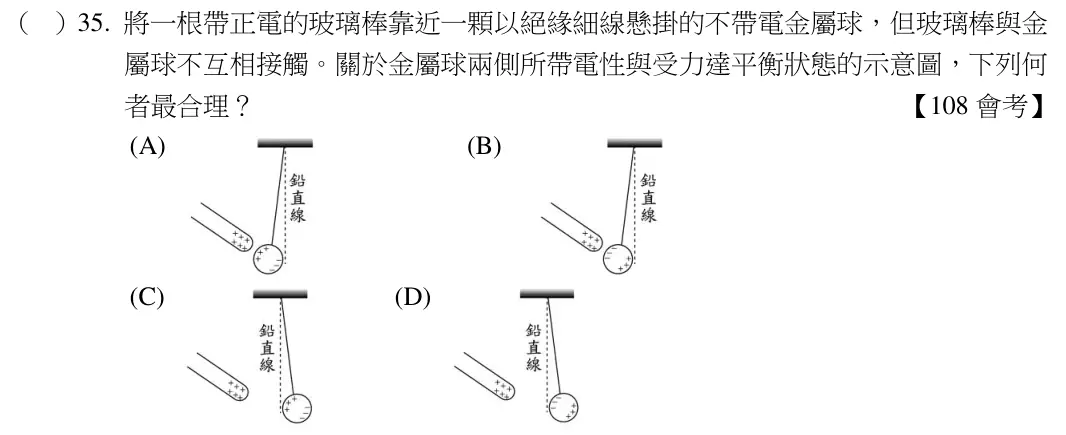

靜電感應時，近端產生異性電荷，遠端產生同性電荷，吸引力大於排斥力，所以金屬球往左偏。故選【B】。

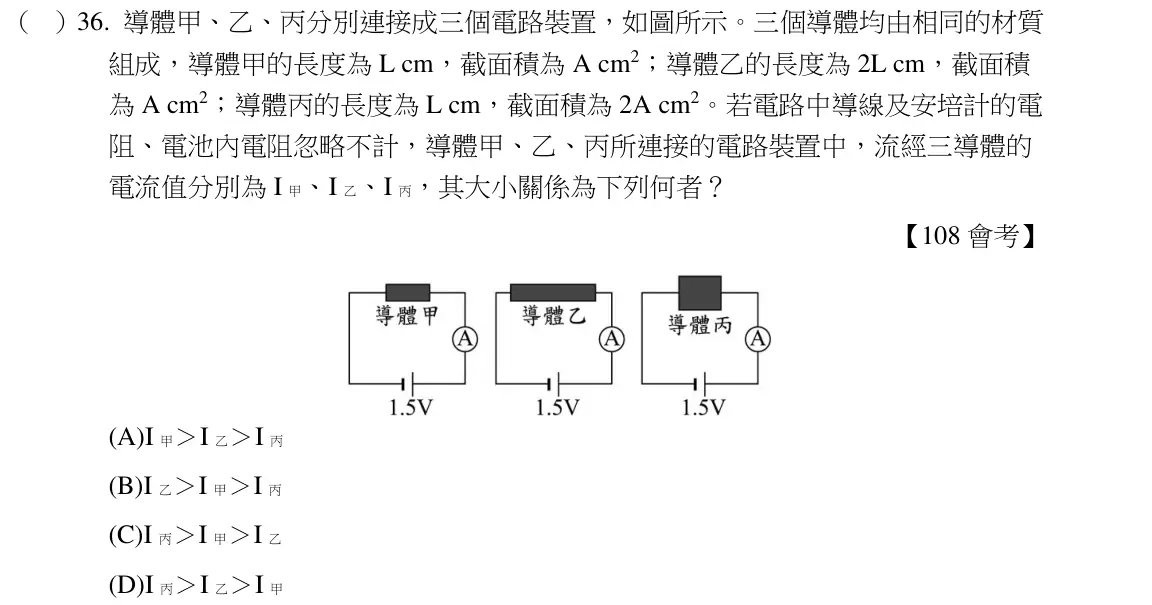

電阻大小R 正比於L/A，所以R _甲正比於L/A，R _乙正比於2L/A，R _丙正比於L/2A，所以R _乙＞R _甲＞R _丙。電壓相同，電阻越大，電流A 越小，I _丙＞I _甲＞I _乙。故選(C)。

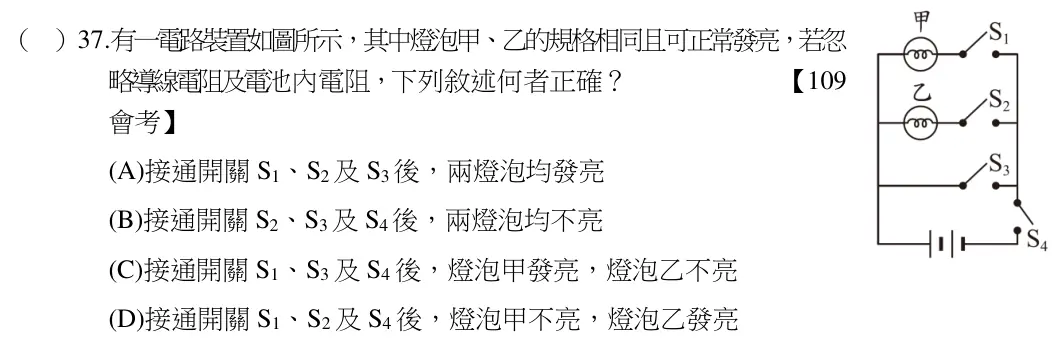

(A)S₄ 斷路，兩燈泡均不亮。(B)接通S₂、S₃、S₄ 後，甲燈泡斷路，乙燈泡短路，兩燈泡均不亮。(C)接通S₁、S₃、S₄，甲燈泡短路，乙燈泡斷路，兩燈炮均不亮。(D)接通S₁、S₂、S₄，甲乙丙燈泡皆是通路，均會發亮。故選(B)。

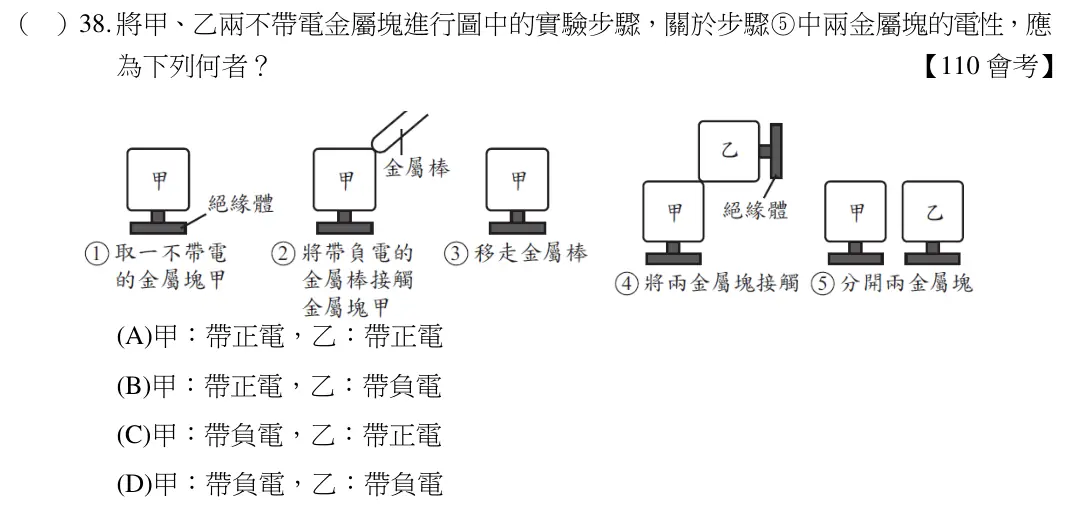

由圖可知，步驟② 中甲金屬塊會帶負電(接觸起電)。步驟④ 中甲金屬塊會把負電傳給乙。故甲、乙兩金屬塊均為帶負電。故選(D)。

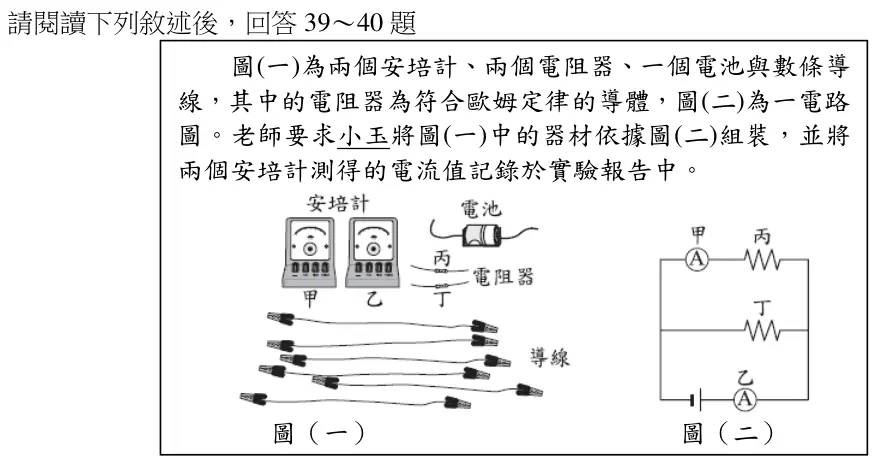

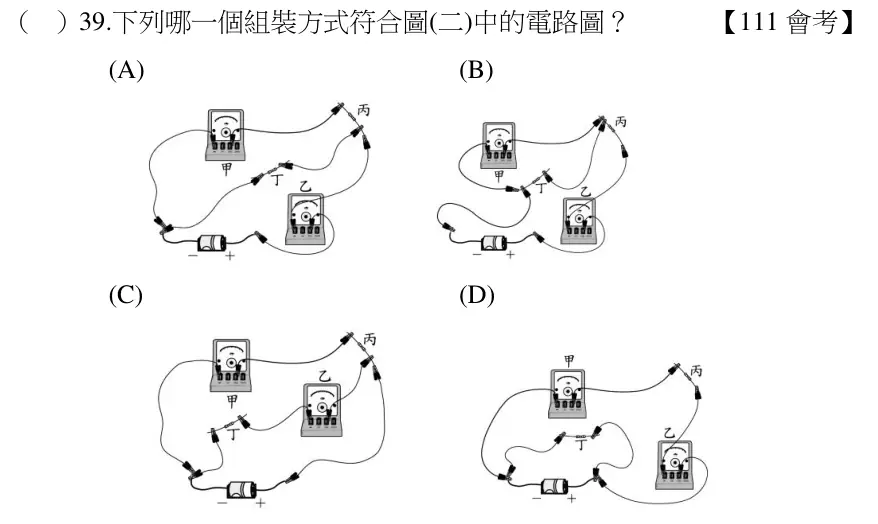

根據圖(二)和選項圖示判斷，答案(B)(C)(D)均與電路圖不符。故選(A)。

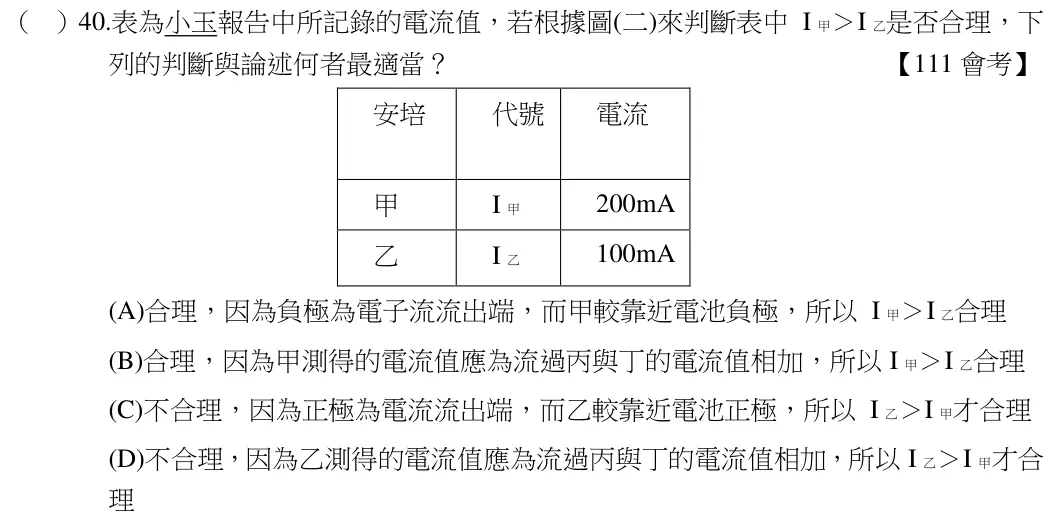

根據圖(二)所示，乙安培計測得電流應為經過丙的電流，和經過丁的電流之和。而甲安培計只測得經過丙的電流。因此I 乙＞I 甲，小玉的紀錄不合理。故選(D)。

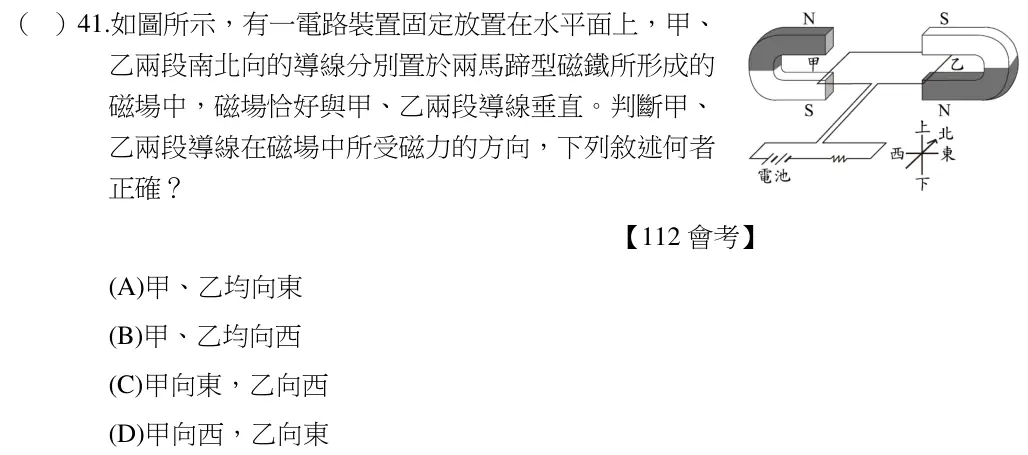

根據右手開掌定則，甲、乙所受磁力均向西。故選(B)。

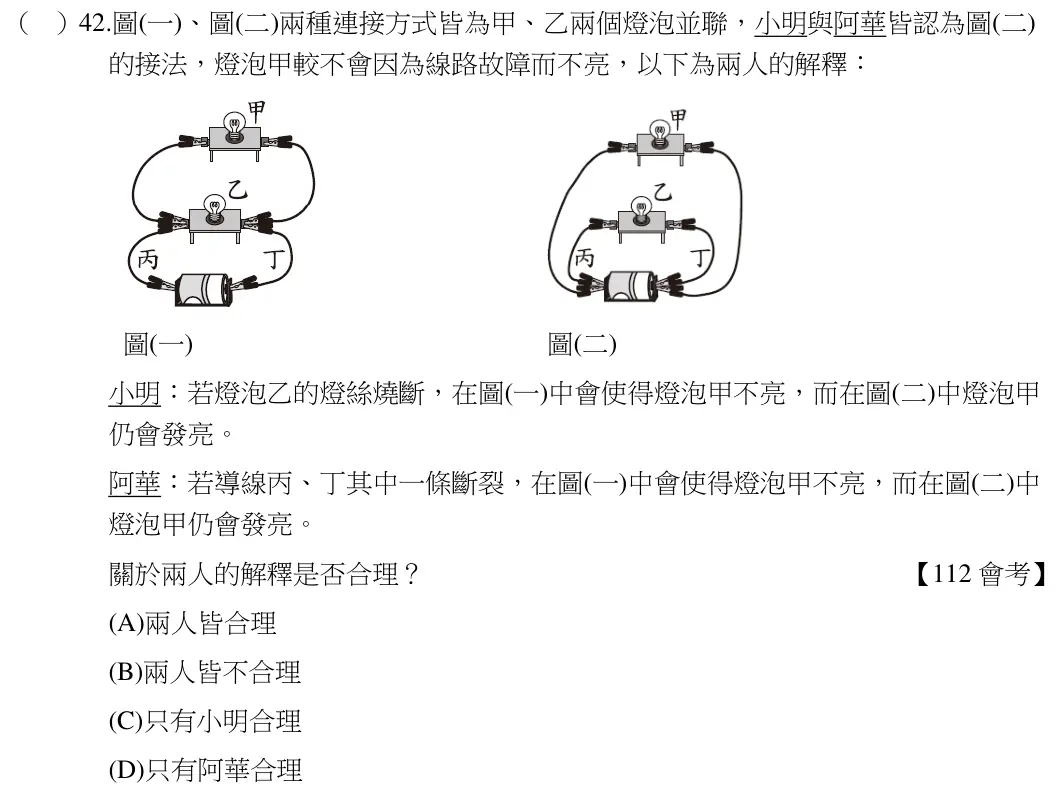

根據圖(一)、(二)所示，乙燈絲燒斷，甲燈泡仍會亮。在圖(一)中，導線丙、丁其中一條斷裂，則甲、乙兩燈泡均不亮；在圖(二)中，丙、丁中一條斷裂，甲燈泡仍會亮。故選(D)。

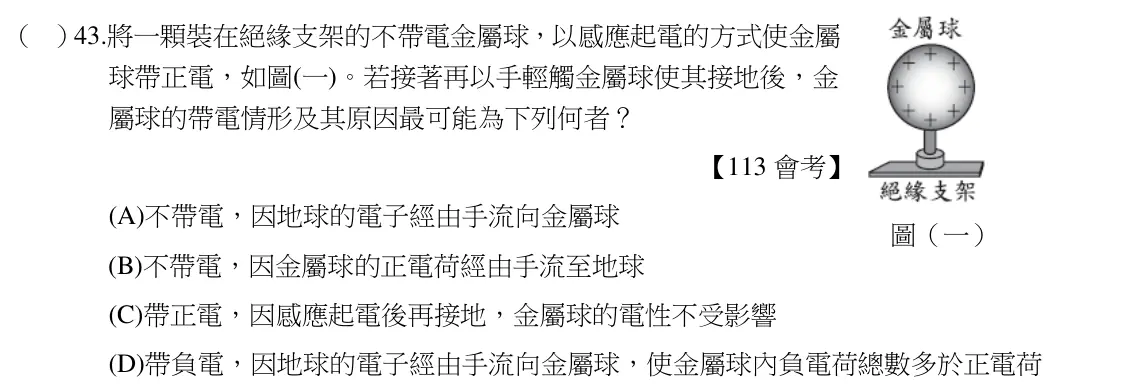

題目以感應起電的方式將球帶正電，但隨後又將其接地，在接地的過程中會有電荷的移動，其中負電荷(電子)才會移動，故方向應是從手流向金屬球。故選(A)。

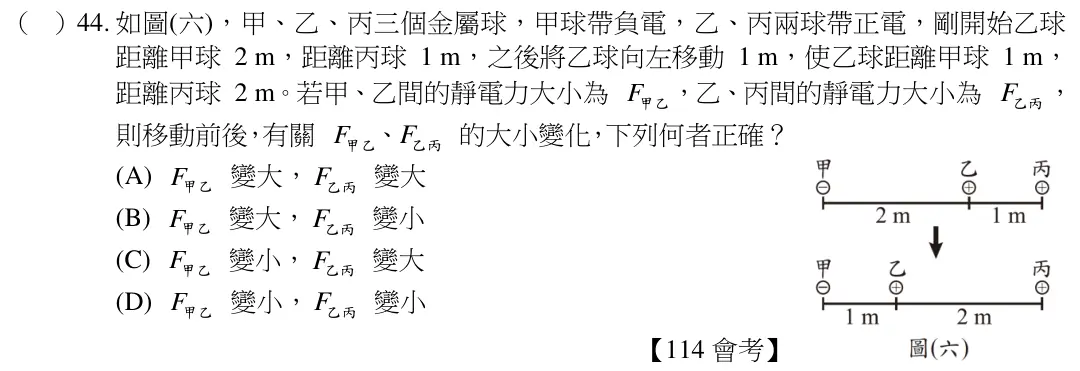

電量維持固定的情況下，距離越近，靜電力越大，反之越小。故選(B)
