電與磁的應用

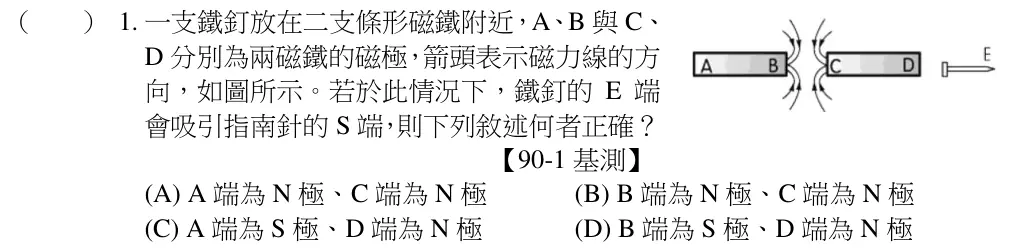

鐵釘的E 端會吸引指南針的S 端，表示E 端為N 極；而由B、C 端的磁力線互相排斥可推論B、C 端為S 極。故選（D）。

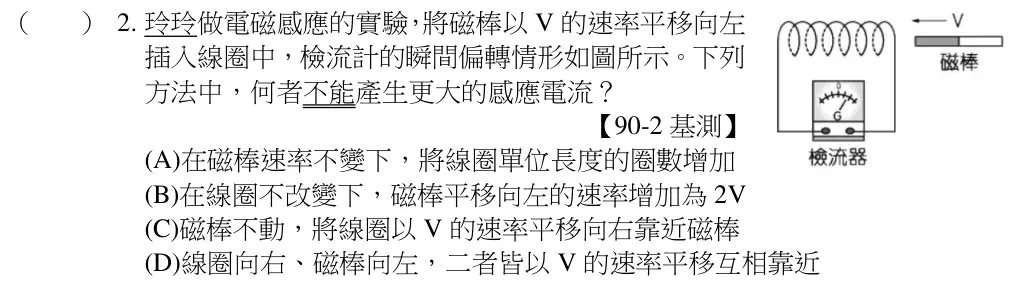

欲使感應電流增大，除了增加線圈單位長度的圈數，亦可增大磁棒與線圈的相對速率。但(C)相對速率不變時，感應電流大小不變，若僅運動方向改變，則僅會影響感應電流流向。故選（C）。

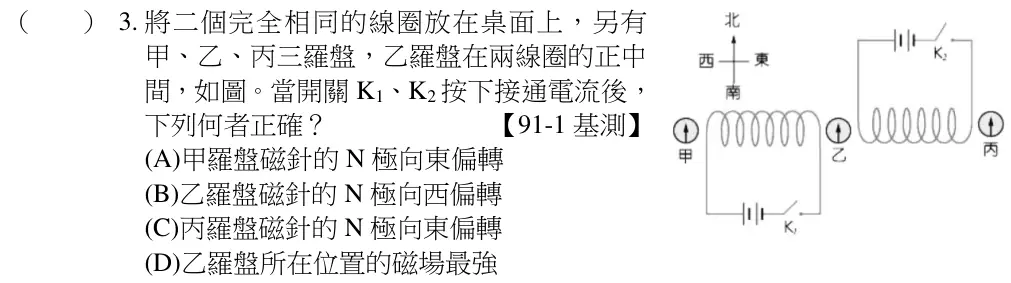

甲羅盤磁針的N 極向東偏，乙羅盤磁針的N 極不偏轉，丙羅盤磁針的N 極向西偏轉。故選（A）。

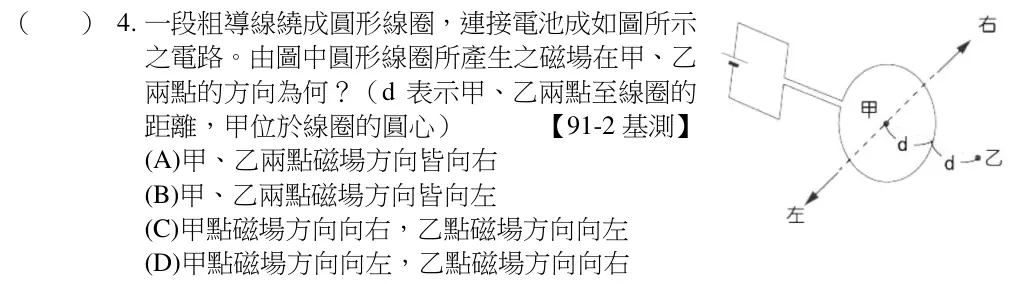

利用圓形線圈的右手定則，四指彎曲繞轉代表電流方向，大拇指的方向即代表線圈內磁場方向，故甲磁場方向向右，圈外磁場方向與圈內磁場方向相反，故乙磁場方向向左。故選（C）。

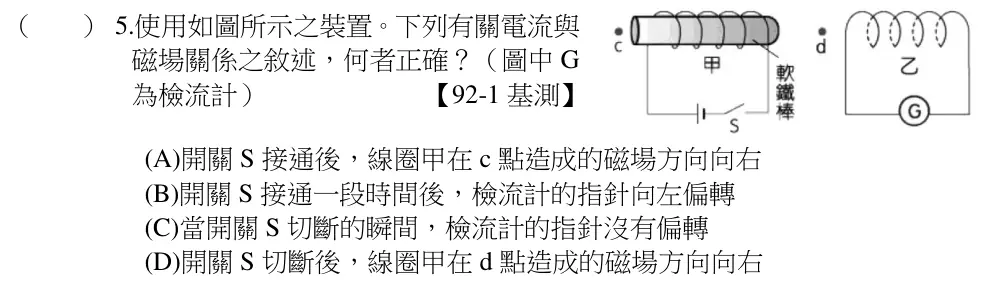

(A)依圓形線圈的安培右手定則，甲磁場方向向右；(B)開關S 接通一段時間後，電流大小不變，故無感應電流產生，檢流計指針不偏轉；

(C)開關S 切斷的瞬間，電流改變，乙線圈會產生感應電流，檢流計指針會偏轉；(D)開關S 切斷後，無電流，線圈甲的電流將消失。故選（A）。

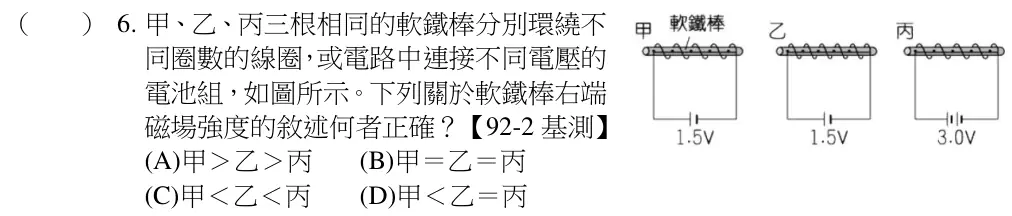

線圈內部的磁場大小，與線圈電流上的大小及單位長度的線圈匝數成正比。故選（C）。

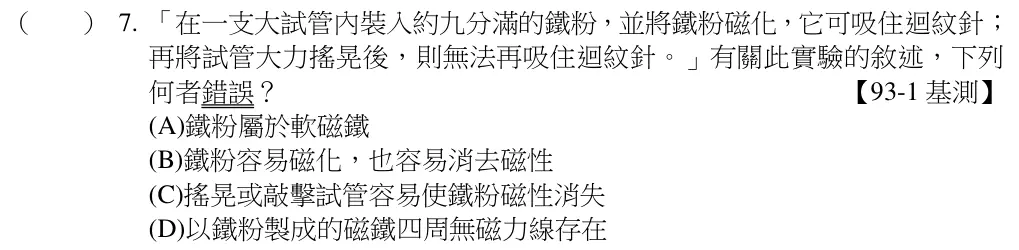

磁性物質周圍必有磁力線存在。故選（D）。

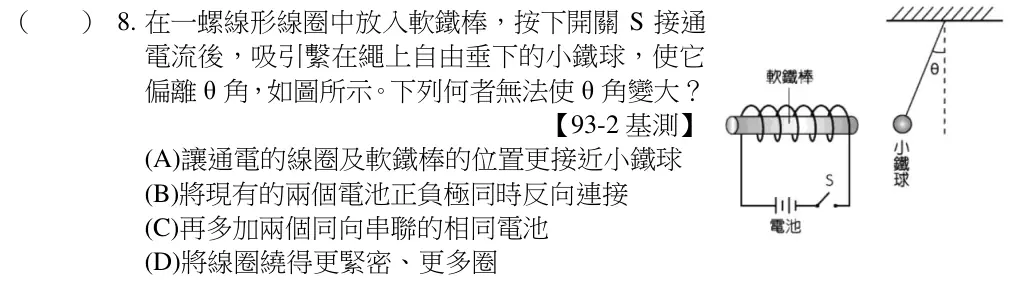

要使θ 角度變大，則需使螺線形線圈的磁場變大，但使電池反向相接，僅是磁場方向改變無法使磁場增大。故選（B）。

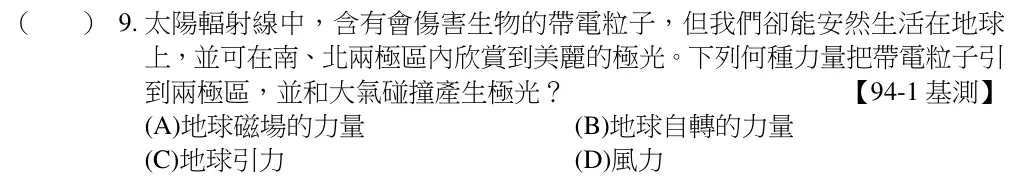

會對帶電粒子產生力量使其移動的為地球磁場。故選（A）。

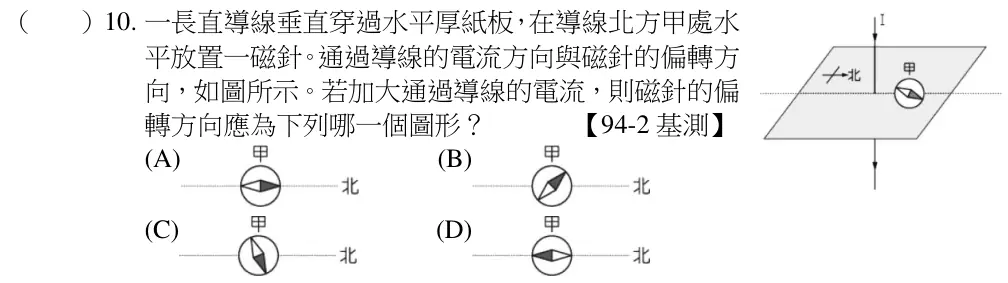

利用右手定則可以判斷出甲位置的磁場方向向東。故選（C）。

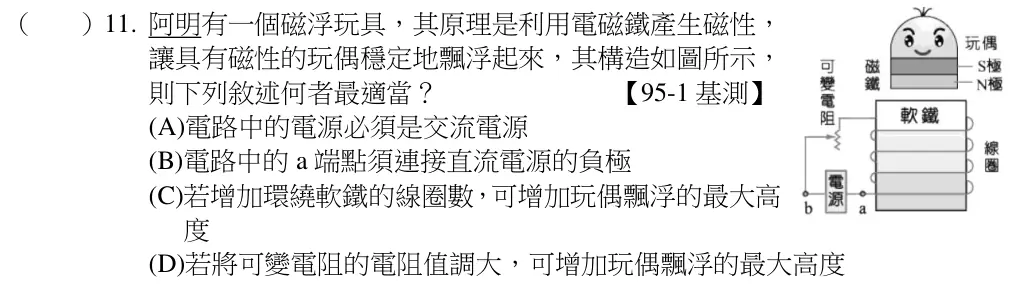

(A)電路中電源必須是直流電源，以保持電流方向不變；(B)線圈上方應為N 極，依安培右手定則，a 點應為電源正極；(D)電阻值調大，則電流變小，磁場強度亦會減小。故選（C）。

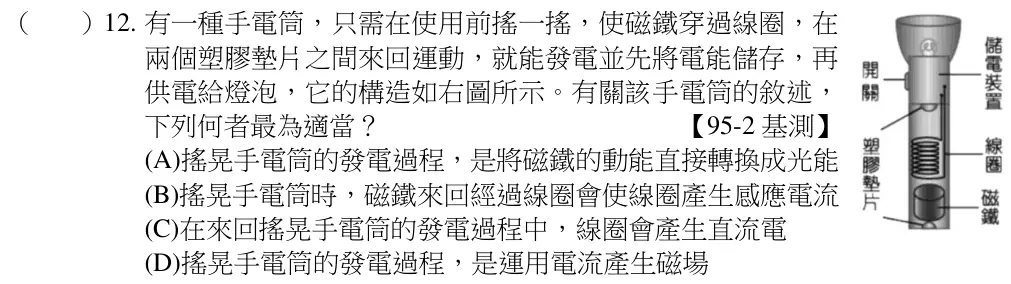

(A)手電筒是利用磁場改變產生感應電流，再轉換成光能；(C)線圈產生交流電；(D)發電過程是利用磁場改變產生電流。故選（B）。

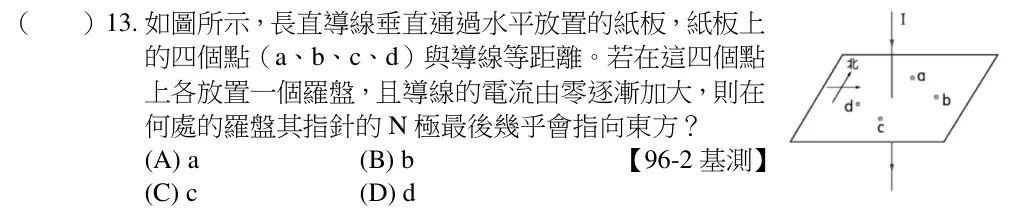

利用安培右手定則可以判斷出a 處的磁場方向向東。故選（A）。

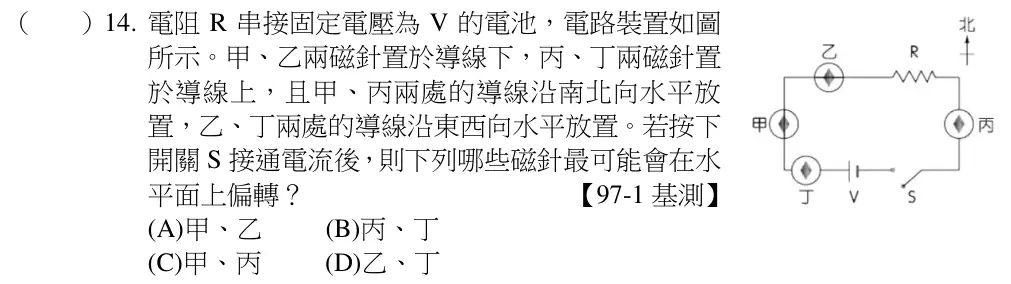

根據安培右手定則，乙、丁處電流產生之磁場方向與地磁相同，故不偏轉，甲、丙均向西偏轉。故選（C）。

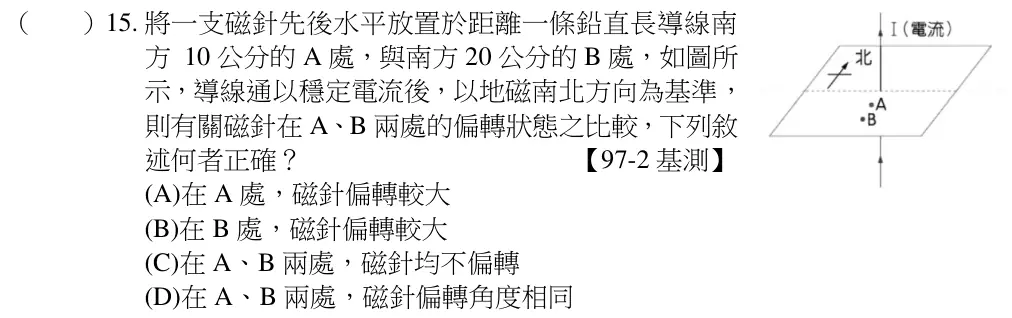

依安培定律，磁場強度與距離成反比，A 距導線較近，故偏轉較大。故選（A）。

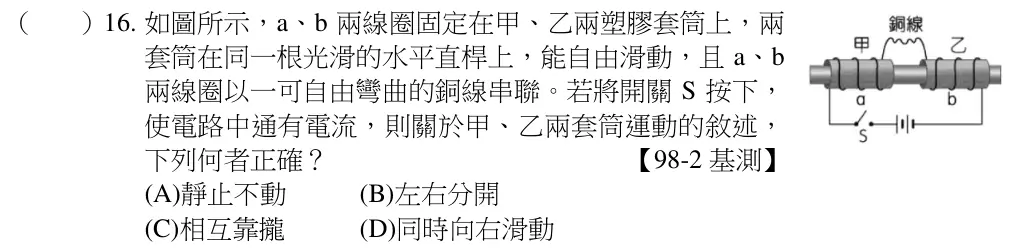

根據安培右手定則，判斷螺線管之磁場在甲的右端與乙的左端均為N極，同極相斥，所以套筒會左右分開。故選（B）。

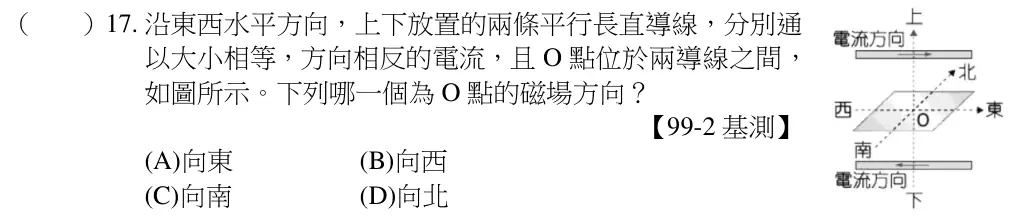

根據安培右手定則，大拇指為電流方向，四指環繞之切線方向，則為磁場方向，故上下導線之電流，對O 點所造成的磁場方向皆向北。故選(D)。

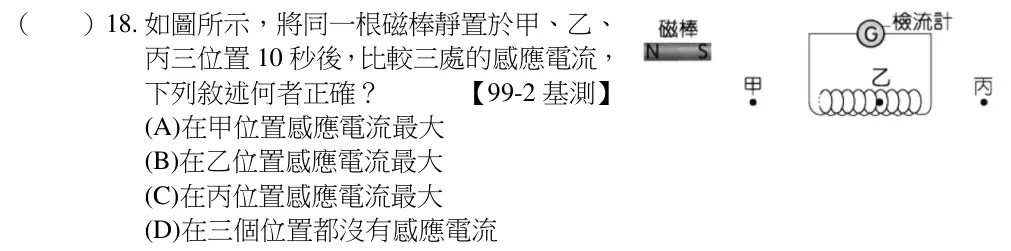

磁場必須發生變化，才會發生感應電流。磁棒「靜置」於甲、乙、丙哪一點，與線圈間皆無相對速度之變化，所以無法產生感應電流。故選(D)。

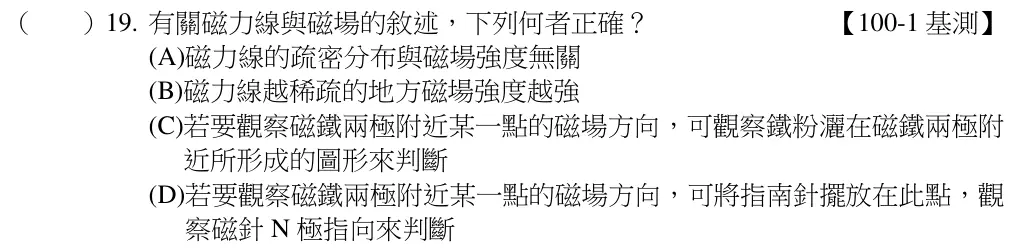

(A)、(B)磁力線愈密、磁場愈強，愈疏則磁場愈弱。(C)、(D)鐵粉形成的圖形僅能判斷出磁力線分布的情形，磁針N 極的指向才能判斷出磁場的方。故選(D)。

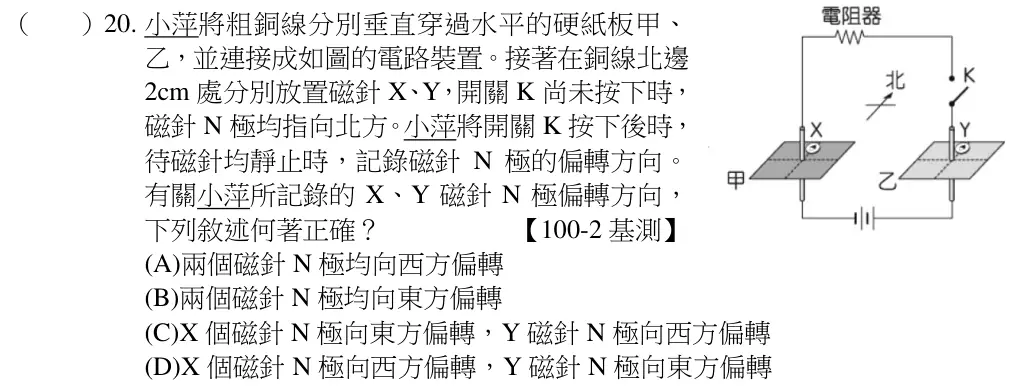

根據安培右手定則，因通過乙紙板之電流向上，故Y 磁針之N 極會向西方偏轉，又通過甲紙板之電流向下，X 磁針之N 極則會向東方偏轉。故選(C)。

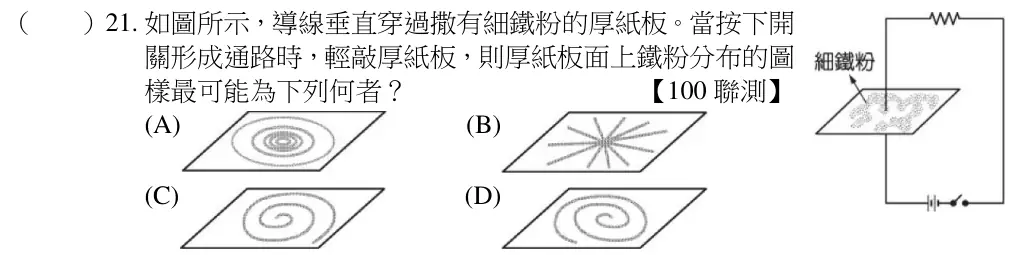

載流長直導線附近形成的磁場可顯示出鐵粉為封閉的同心圓。故選

(A)。

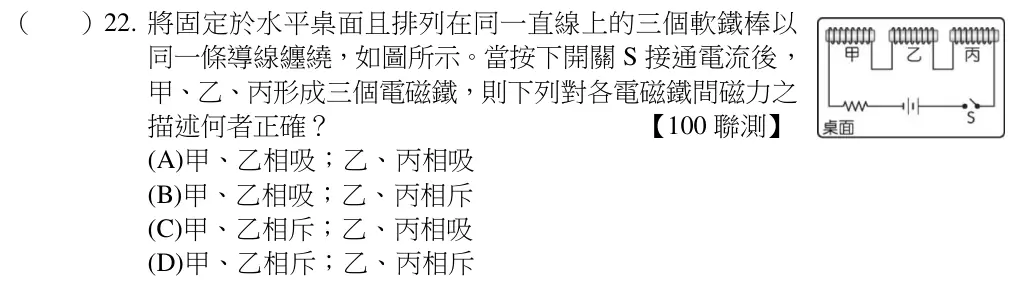

甲的右端為N 極，乙的左端為N 極，所以甲、乙相斥。丙的左端為N 極，乙的右端為S 極，所以乙、丙相吸。故選(C)。

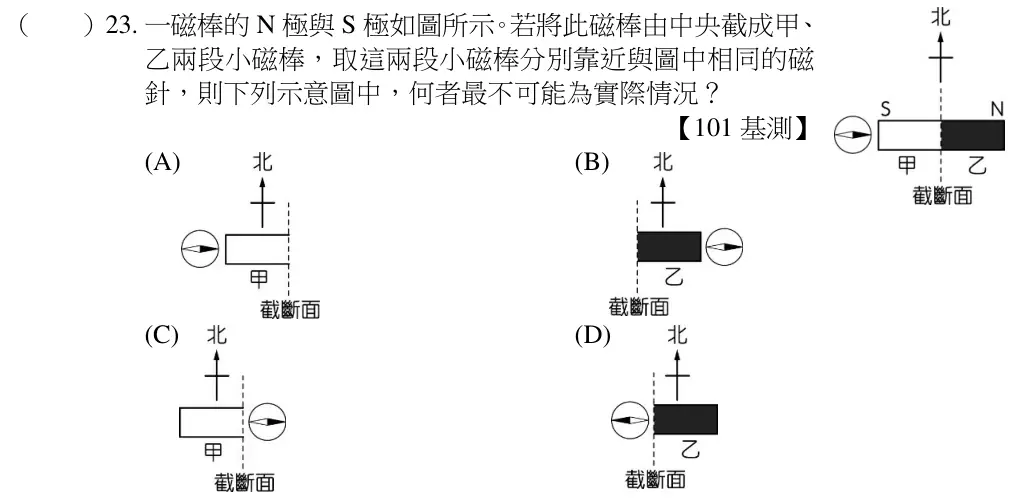

由於磁鐵的N、S 極，會成對出現，甲段的截斷面會產生N 極，乙段的截斷面會產生S 極。因此D 中磁針的S 極和乙段的截斷面會互相排斥。故選(D)。

由右手開掌定則，可知A 受力向東；B 受力向西；C 受力向南；D受力向北。故選(A)。

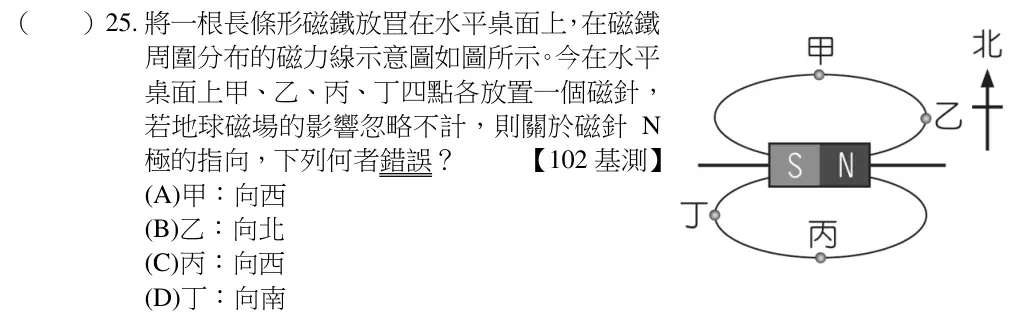

N 極所指的方向為磁力線的切線方向，而磁力線皆從磁棒的N 極出發，由圖可看出，甲向西、乙向北、丙向西、丁向北。故選（D）。

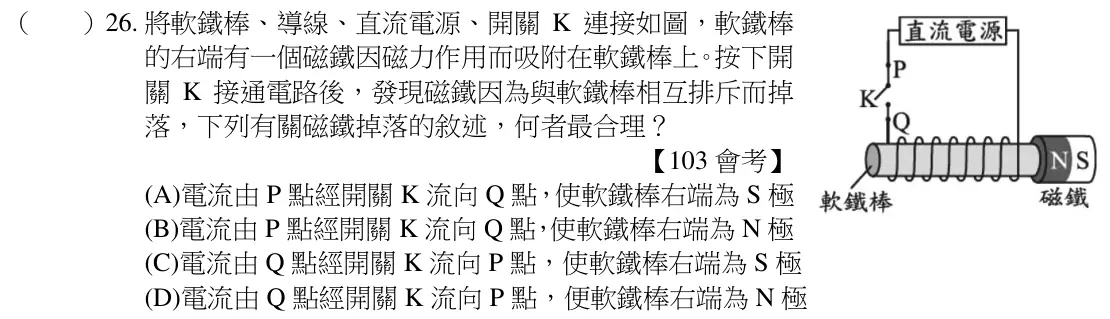

按下開關後，磁鐵會掉落是因軟鐵棒的右端因線圈通入電流後，感應成N 極而排斥磁鐵，使其掉落，根據安培右手定則，可判斷電流應由Q 點經開關K 到P 點。故選（D）。

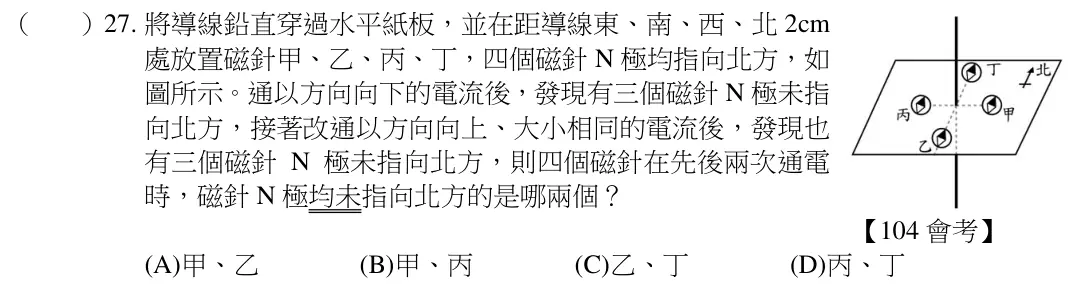

通以向下的電流時，未指向北方的是甲、乙、丁，電流方向向上時，未指向北方的是乙、丙、丁。故選（C）。

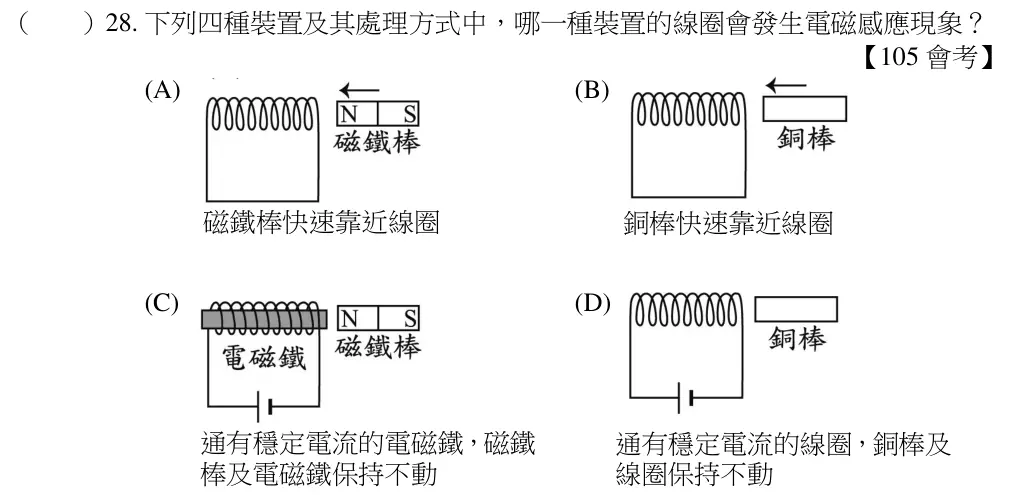

線圈內的磁場必須產生變化才會發生電磁感應的現象。故選(A)。

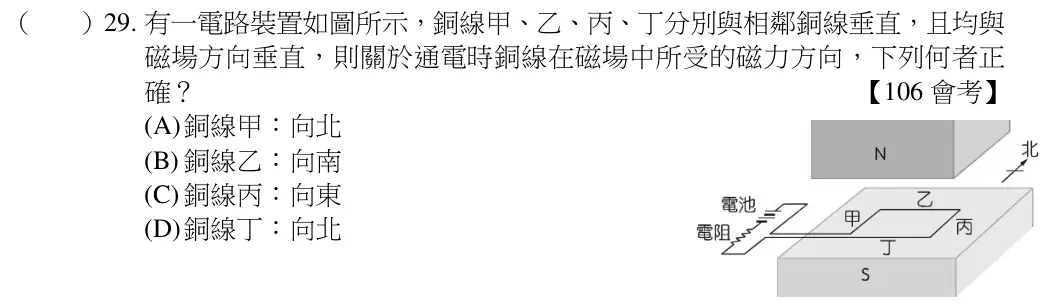

根據右手開掌定則，各銅線受力方向為(A)

銅線甲：向西；(B)銅線乙：向北 (C)銅

線丙：向東；(D)銅線丁：向南。故選(C)。

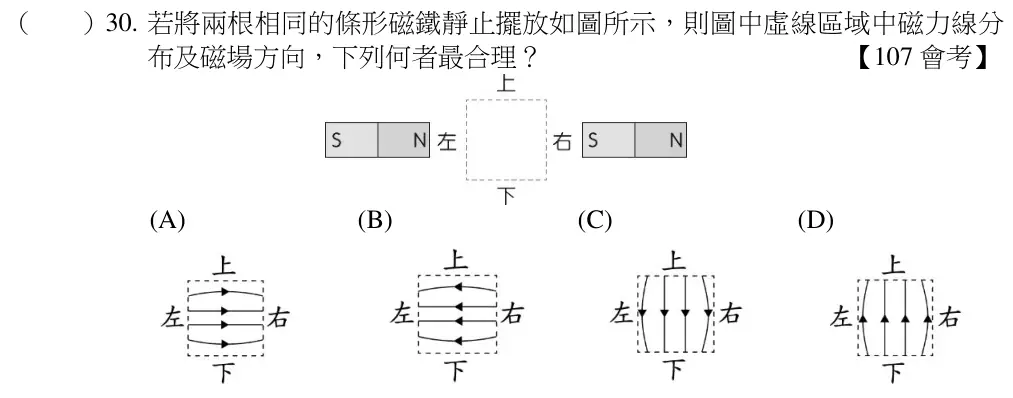

磁力線在磁鐵外部方向為N 極到S 極。故選(A)。

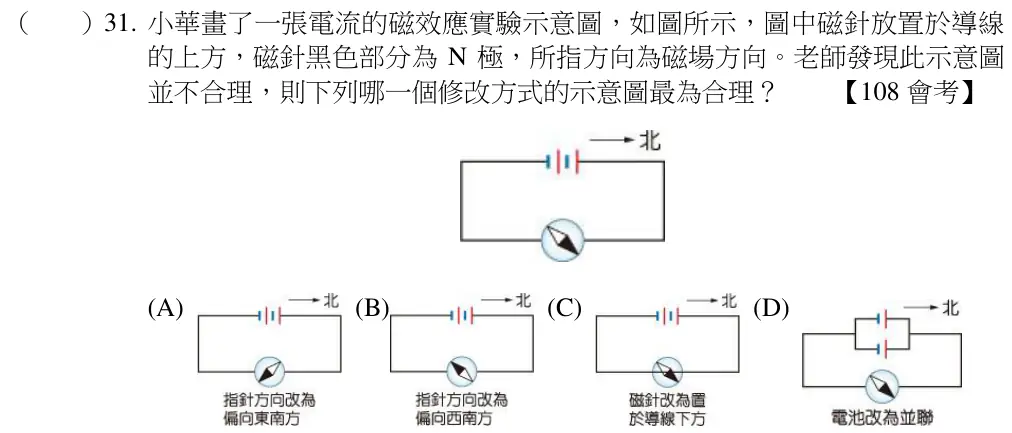

根據安培右手定則，磁針如置於導線上方，N 極應該往西偏，指向西北方，若改置於導線下方，才會偏向東，指向東北方。故選(C)。

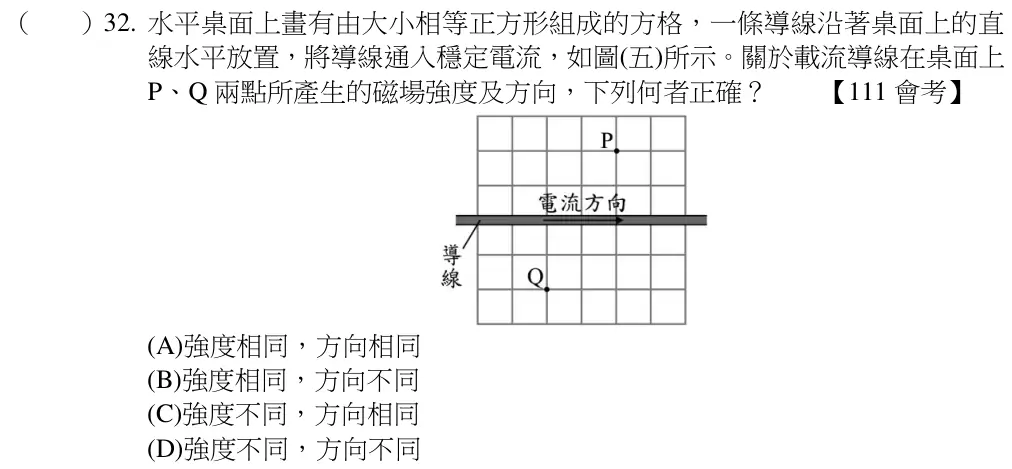

根據安培右手定則，P 點磁場方向垂直出紙面；Q 點磁場方向垂直入紙面，又根據安培定律，P、Q 兩點和電流的垂直距離相同，因此，磁場強度也相同。故選(B)。

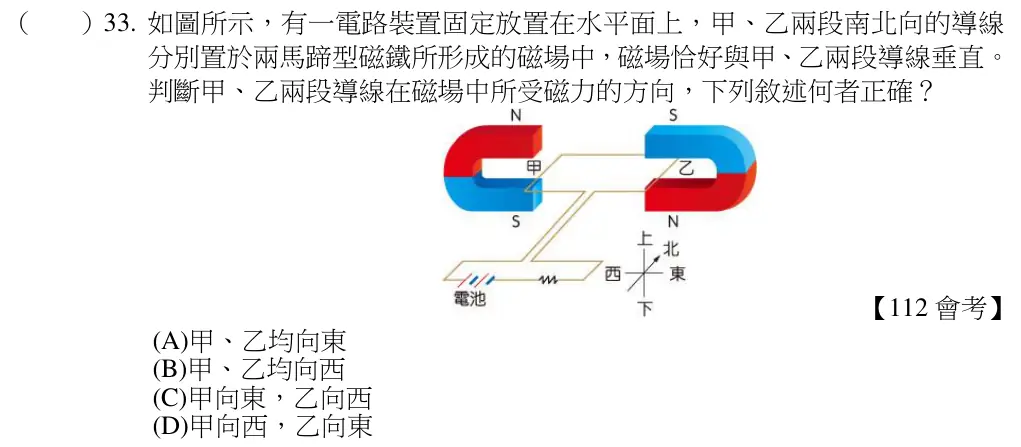

根據右手開掌定則，甲、乙所受磁力均向西。故選(B)。

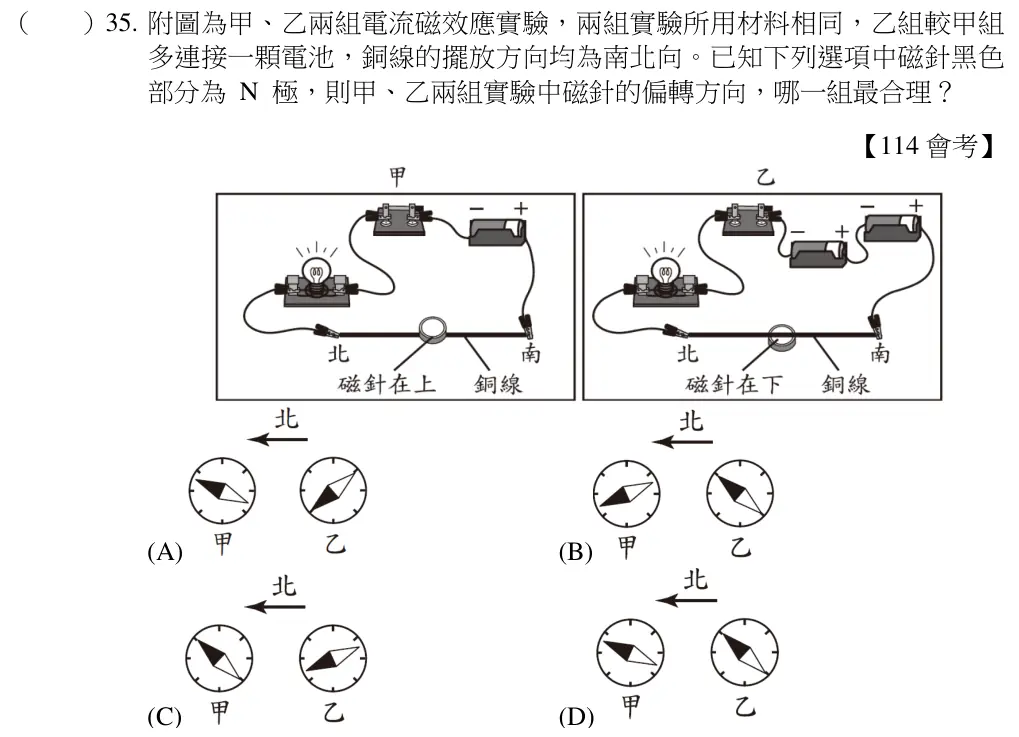

電流向北，依照安培右手定則，甲實驗磁針受到電流磁場的切線向東，於是向東方偏轉，乙實驗磁針受到電流磁場的切線向西，於是向西方偏轉，且由於電壓、電流較甲大，故偏轉角度也較大。故選(A)。
